ASIC vs FPGA: ¿Cuál debería elegir?
2026-04-24 211

Los ASIC y FPGA son tecnologías de chips ampliamente utilizadas en la electrónica moderna, cada una diseñada para diferentes necesidades.Los ASIC se centran en un rendimiento fijo y de alta velocidad, mientras que los FPGA permiten cambios y actualizaciones después de la fabricación.En este artículo, analicemos una visión general de ASIC y FPGA, incluidos sus conceptos básicos, cómo funcionan, arquitectura, proceso de desarrollo, beneficios y limitaciones, tipos, aplicaciones, comparación y cómo elegir entre ellos.

Catálogo

Comprender los conceptos básicos de ASIC y FPGA

un Circuito integrado de aplicación específica (ASIC) Es un chip diseñado a medida y creado para realizar una función específica.A diferencia de los procesadores de uso general, un ASIC está diseñado para una única aplicación, lo que le permite alcanzar alta velocidad y bajo consumo de energía.Los ASIC se reparan después de la fabricación, lo que significa que su funcionalidad no se puede cambiar, lo que permite un rendimiento optimizado para una tarea definida.

un Matriz de puertas programables en campo (FPGA) Es un chip programable que se puede configurar después de la fabricación.A diferencia de los ASIC, una FPGA permite modificar la funcionalidad del hardware según sea necesario, lo que la hace adecuada para sistemas que pueden requerir actualizaciones o cambios de diseño con el tiempo.

Cómo funcionan ASIC y FPGA

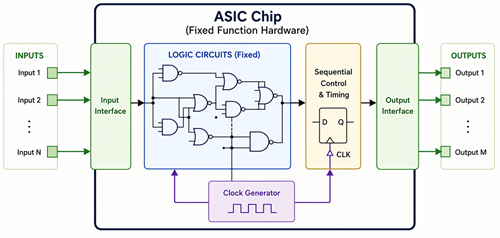

Figura 2. Cómo un ASIC procesa señales utilizando lógica de hardware fija

Cómo funcionan los ASIC

Los ASIC ejecutan una función fija directamente en el hardware.Las señales de entrada se procesan a través de circuitos lógicos dedicados diseñados para una tarea específica.El control secuencial gestiona el tiempo y el sistema produce la salida requerida.

Dado que la función está integrada en el hardware, los ASIC logran una alta velocidad y un funcionamiento eficiente.

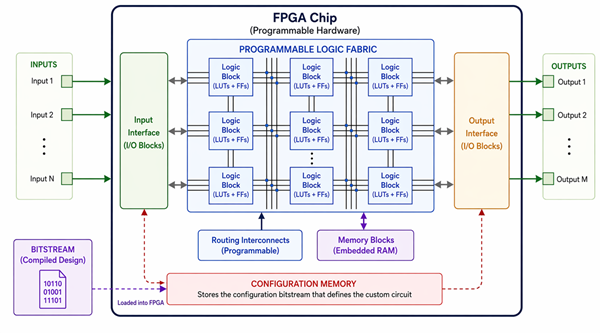

Figura 3. Cómo una FPGA procesa señales usando lógica programable

Cómo funcionan los FPGA

Los FPGA utilizan hardware programable para crear circuitos personalizados.Incluyen bloques lógicos, interconexiones de enrutamiento, memoria e interfaces de entrada/salida.

Los diseños se escriben utilizando lenguajes de descripción de hardware y se cargan como un flujo de bits, lo que permite reprogramar el dispositivo cuando sea necesario.

Diferencias arquitectónicas principales

Arquitectura ASIC

• Diseño personalizado a nivel de transistor: proporciona control preciso sobre el hardware para un rendimiento optimizado.

• Optimizado para tareas específicas: el diseño enfocado mejora la velocidad y reduce el exceso de complejidad.

• Alta eficiencia: solo se implementan los componentes necesarios, lo que minimiza el uso de energía y área.

Arquitectura FPGA

• Bloques lógicos programables: permiten la creación y modificación de circuitos después de la fabricación.

• Enrutamiento reconfigurable: permite ajustar las conexiones para diferentes diseños.

• Alta adaptabilidad: el hardware se puede actualizar sin crear un nuevo chip.

Proceso de desarrollo de ASIC y FPGA

Pasos de desarrollo de ASIC

El proceso de diseño de ASIC convierte un concepto en un chip físico mediante un flujo de trabajo estructurado.

1. Especificación del sistema: define la funcionalidad y las restricciones.

2. Arquitectura y diseño RTL: describe el comportamiento del sistema utilizando lenguajes de hardware.

3. Verificación: Garantiza que el diseño funcione correctamente.

4. Síntesis y optimización: convierte el diseño en representación de hardware.

5. Diseño para capacidad de prueba (DFT): agrega funciones de prueba.

6. Diseño físico: asigna componentes al silicio.

7. Tape-Out: El diseño final se envía para su fabricación.

8.Fabricación y embalaje: Se fabrica el chip.

9. Pruebas y Validación: Confirma el desempeño.

Pasos de desarrollo de FPGA

El flujo de diseño de FPGA es más rápido porque no requiere fabricación.

1. Especificación del sistema: Define los requisitos.

2. Entrada de diseño (HDL): describe el comportamiento del hardware.

3. Simulación y Verificación: Prueba el diseño.

4. Síntesis: se convierte a formato de nivel de hardware.

5. Configuración de restricciones y tiempos: define los límites.

6. Lugar y Ruta: Asigna y conecta componentes.

7. Análisis de tiempos: garantiza que se cumplan los requisitos.

8. Bitstream Generation: crea un archivo de configuración.

9. Pruebas de Hardware: Valida el diseño.

Beneficios y limitaciones

Categoría	asico	FPGA
Beneficios	Alta velocidad Bajo consumo de energía Diseño compacto Bajo costo unitario a escala Fuerte protección de propiedad intelectual	Hardware adaptable Desarrollo más rápido Costo inicial más bajo Capacidad de actualización de campo Procesamiento paralelo
Limitaciones	Alto costo inicial Largo ciclo de desarrollo Difícil de modificar después de la fabricación.	Velocidad más baja que ASIC Mayor consumo de energía tamaño más grande Mayor costo por unidad

Diferentes tipos de ASIC y FPGA

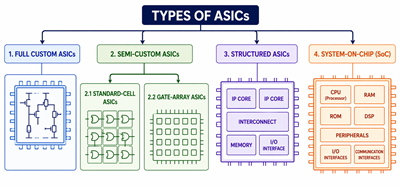

Figura 4. Tipos de ASIC y sus clasificaciones

Tipos de ASIC

ASIC totalmente personalizados: diseñados a nivel de transistor para un máximo rendimiento.

ASIC semipersonalizados: creados con núcleos IP para un desarrollo más rápido.

• ASIC de celda estándar

• ASIC de matriz de puertas

ASIC estructurados: utilice marcos predefinidos para simplificar el diseño.

System-on-Chip (SoC): integra procesadores, memoria e interfaces en un solo chip.

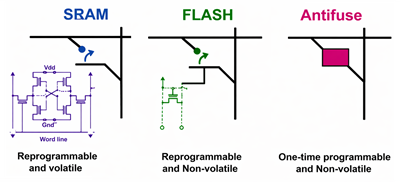

Figura 5. Tipos de FPGA basados en tecnología de configuración

Tipos de FPGA

FPGA basadas en SRAM: volátiles y ampliamente utilizadas.

FPGA basadas en flash: no volátiles con menor consumo de energía.

FPGA Antifuse: programables una sola vez y altamente seguros.

Aplicaciones de ASIC y FPGA

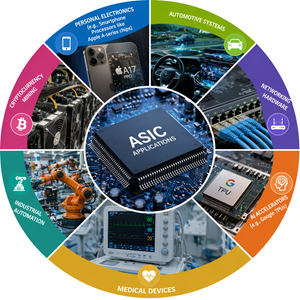

Figura 6. Aplicaciones ASIC en las principales industrias

Aplicaciones ASIC

• Electrónica personal (por ejemplo, procesadores de teléfonos inteligentes como los chips de la serie A de Apple)

• Sistemas automotrices

• Hardware de red

• Aceleradores de IA (por ejemplo, TPU de Google)

• Dispositivos médicos

• Automatización industrial

• Minería de criptomonedas

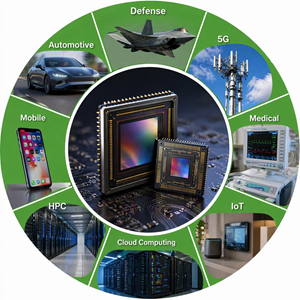

Figura 7. Aplicaciones FPGA en tecnología moderna

Aplicaciones FPGA

• Telecomunicaciones (por ejemplo, estaciones base 5G)

• Sistemas automotrices

• Aeroespacial y defensa

• Automatización industrial

• Dispositivos médicos

• IA y centros de datos

• Creación de prototipos e investigación.

Comparación de ASIC y FPGA

Característica	asico	FPGA
Función	Fijo	Reprogramable
Rendimiento	Alto	Moderado a alto
Eficiencia energética	Alto	inferior
Costo inicial	Alto	Bajo
Costo unitario	Bajo a escala	superior
Flexibilidad	Limitado	Alto
Tiempo de comercialización	más largo	Más rápido

Cómo elegir entre ASIC y FPGA

La selección de la tecnología adecuada depende de los requisitos del proyecto, como rendimiento, consumo de energía, presupuesto, volumen de producción, y tiempo de desarrollo.

Utilice un ASIC cuando el diseño es estable, el volumen de producción es alto y el rendimiento y la eficiencia son importantes.

Elija una FPGA cuando los requisitos pueden cambiar, se necesita un desarrollo rápido y el volumen de producción es bajo.

Los sistemas modernos pueden combinar ambos utilizando arquitecturas SoC para equilibrar el rendimiento y la adaptabilidad.

Conclusión

Los ASIC y FPGA tienen diferentes propósitos según las necesidades de rendimiento, costo y flexibilidad.Los ASIC son ideales para diseños estables y de gran volumen, mientras que los FPGA son mejores para proyectos de desarrollo adaptables y más rápidos.Comprender sus diferencias ayuda a elegir la solución adecuada para un diseño de sistema eficiente.
