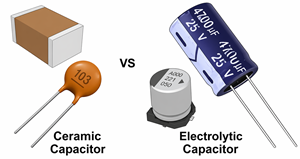

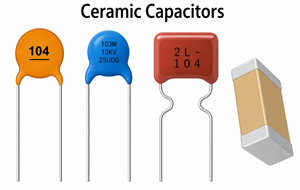

Figura 2. Tipos o ejemplos de condensadores cerámicos
Condensadores cerámicos Son compactos, rápidos y ampliamente utilizados en circuitos de alta frecuencia.Ellos usan un material cerámico como dieléctrico y, a menudo, presentan estructuras multicapa para aumentar la capacitancia manteniendo el tamaño pequeño.
Los condensadores cerámicos son no polarizado y fácil de instalar.tienen bajo ESR y ESL, que permite una respuesta rápida y un excelente rendimiento de alta frecuencia.También ofrecen una larga vida útil y un tamaño compacto, lo que los hace ideales para la electrónica moderna.
Los condensadores cerámicos se dividen en dos clases principales. Clase 1 Los condensadores proporcionan alta estabilidad y precisión, lo que los hace adecuados para aplicaciones de precisión. Clase 2 Los condensadores ofrecen una capacitancia más alta pero con una estabilidad moderada, lo que los hace adecuados para uso general.
La capacitancia en los capacitores cerámicos puede disminuir cuando voltaje CC se aplica.Este efecto de polarización de CC es común en los capacitores de Clase 2 y debe considerarse durante el diseño.
Los condensadores cerámicos se utilizan comúnmente para circuitos integrados de desacoplamiento, filtrado de ruido, Desacoplamiento efectivo de RF cerca de circuitos integrados, sistemas digitales de alta velocidad, y aplicaciones de cronometraje.

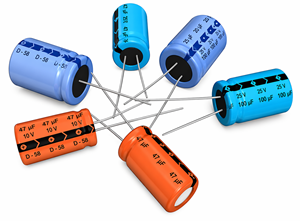

Figura 3. Condensadores electrolíticos en diferentes tamaños
Condensadores electrolíticos Están diseñados para alta capacitancia y almacenamiento de energía.Se utilizan ampliamente en fuentes de alimentación y aplicaciones de baja frecuencia.
Ellos usan un fina capa de óxido como dieléctrico y un electrolito como parte de la estructura conductora.Este diseño aumenta la superficie efectiva, lo que permite una alta capacitancia en un tamaño relativamente compacto.Los valores típicos oscilan entre microfaradios a miles de microfaradios.
Los condensadores electrolíticos proporcionan una alta capacitancia y utilizan un diseño polarizado, por lo que se requiere una conexión correcta.tienen mayor ESR y ESL En comparación con los condensadores cerámicos, tienen una vida útil limitada y son más adecuados para uso de baja frecuencia.
Estos condensadores se degradan con el tiempo y calor o corriente de ondulación puede acelerar este proceso.A pesar de ello, siguen siendo muy utilizados debido a su capacidad para almacenar grandes cantidades de energía.
Las aplicaciones comunes incluyen filtrado de fuente de alimentación, reducción de ondulación de voltaje, almacenamiento de energía a granel, circuitos de audio, y Estabilización CC.

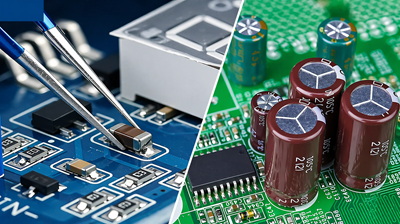

Figura 4. Condensadores cerámicos versus electrolíticos en circuitos
|
Característica |
Cerámica |
electrolítico |
|
capacitancia |
Bajo a moderado |
Alto |
|
Polaridad |
No polarizado |
Polarizado |
|
ESR |
Bajo |
superior |
|
Lo mejor para |
Aplicaciones de alta frecuencia |
Uso de baja frecuencia/energía |
|
Esperanza de vida |
largo |
Limitado |
|
Tamaño físico |
Compacto |
Más grande |
Los condensadores cerámicos responden rápidamente a los cambios de voltaje y son muy eficaces para filtrar el ruido de alta frecuencia.Los condensadores electrolíticos proporcionan un gran almacenamiento de energía y son más adecuados para suavizar el voltaje en los sistemas de energía.
Los condensadores cerámicos no están polarizados, son compactos y muy eficientes a altas frecuencias.Ofrecen una baja pérdida de energía, una larga vida útil y un rendimiento estable, especialmente en los tipos de Clase 1.Sin embargo, tienen una capacitancia limitada, un costo más alto en valores grandes y pueden experimentar una reducción de la capacitancia bajo voltaje.Algunos tipos pueden producir ruido audible (microfónicos) en circuitos sensibles.
Los condensadores electrolíticos proporcionan una alta capacitancia a un costo menor, lo que los hace ideales para el almacenamiento y filtrado de energía.Están ampliamente disponibles y son efectivos para aplicaciones de baja frecuencia.Sin embargo, están polarizados, tienen una vida útil limitada, una ESR más alta y un rendimiento reducido a altas frecuencias.
Utilice condensadores cerámicos. para filtrado de alta frecuencia, respuesta transitoria rápida y desacoplamiento cerca de circuitos integrados.Su baja ESR y su pequeño tamaño los hacen ideales para colocarlos cerca de componentes sensibles en circuitos de alta velocidad.
Utilice condensadores electrolíticos. para filtrado de suministro de energía, reducción de ondulación de voltaje y almacenamiento de energía a granel.Son los más adecuados para aplicaciones de baja frecuencia donde se requieren valores de capacitancia grandes.
En la mayoría de los diseños, ambos se usan juntos.Por ejemplo, en un cargador de teléfono, un condensador electrolítico suaviza la fuente de alimentación principal, mientras que los condensadores cerámicos filtran el ruido de alta frecuencia cerca de los chips de control.
Los condensadores cerámicos se colocan cerca de Pines de alimentación IC para reducir el ruido y los picos de voltaje, proporcionando una respuesta rápida a los cambios de alta frecuencia.
Los condensadores electrolíticos se colocan en rieles eléctricos para suavizar la ondulación de baja frecuencia y estabilizar el suministro, generalmente utilizando valores de 100 µF a 4700 µF o superior.
Juntos, proporcionan energía estable y limpia en todo el circuito.
En diseños prácticos, los condensadores cerámicos y electrolíticos se utilizan a menudo juntos para manejar tanto el ruido de alta frecuencia como la estabilidad de baja frecuencia.Cada tipo tiene un propósito diferente al mantener la estabilidad y confiabilidad del circuito.

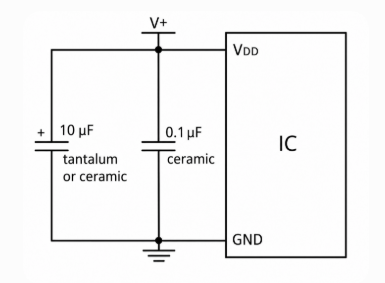

Figura 5.Desacoplamiento de MCU: condensadores de 0,1 µF + 10 µF
1. Circuito de desacoplamiento de la fuente de alimentación de la MCU
Componentes:
• Condensador cerámico de 0,1 µF colocado cerca de los pines de alimentación del MCU
• Condensador electrolítico de 10 µF colocado en la línea de suministro
Por qué:
• El condensador cerámico filtra el ruido de alta frecuencia causado por la conmutación rápida dentro de la MCU
• El condensador electrolítico proporciona energía a granel para estabilizar el suministro durante caídas de voltaje.
Coloque el Condensador de 0,1 µF lo más cerca posible del clavija de alimentación de la MCU para minimizar el ruido y rastrear la inductancia.

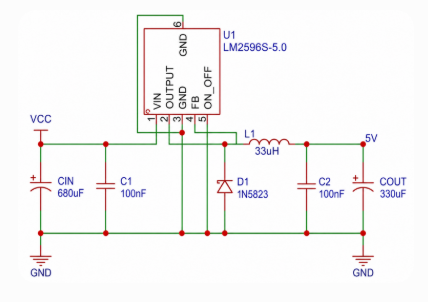

Figura 6. Convertidor CC-CC con condensadores de filtrado de entrada y salida
2. Circuito de filtrado de entrada del convertidor CC-CC
Componentes:
• Condensador a granel (electrolítico, típicamente 47–470 µF)
• Condensador cerámico (normalmente 0,1 µF–1 µF)
Por qué:
• El condensador a granel suaviza la ondulación del voltaje de entrada y admite cambios repentinos de carga
• El condensador cerámico filtra el ruido de conmutación de alta frecuencia del convertidor.
Coloque el condensador cerámico cerca del pines de entrada del convertidor y el condensador a granel un poco más lejos en la línea de entrada para obtener un mejor rendimiento.

Figura 7. Circuito de acoplamiento de audio que utiliza condensadores para filtrado de señales
3. Circuito de acoplamiento de señal de audio
Componentes:
• Condensador electrolítico (normalmente de 1 µF a 100 µF) colocado en serie con la ruta de la señal
Por qué:
• Bloquea el voltaje de CC mientras permite que pase la señal de audio de CA
• Garantiza una transmisión de señal limpia sin compensación de CC
Este condensador forma un filtro de paso alto con la resistencia de entrada.
Elija un valor de capacitancia más alto para preservar las señales de baja frecuencia y evitar la pérdida de señal de audio.
Los condensadores cerámicos y electrolíticos se complementan en el diseño de circuitos.Los condensadores cerámicos responden rápidamente a los cambios de alta frecuencia, mientras que los condensadores electrolíticos favorecen la estabilidad del voltaje y el almacenamiento de energía.Usarlos correctamente y colocarlos en los lugares correctos mejora el comportamiento y la eficiencia general del circuito.La combinación correcta conduce a un rendimiento más consistente y confiable en aplicaciones prácticas.
