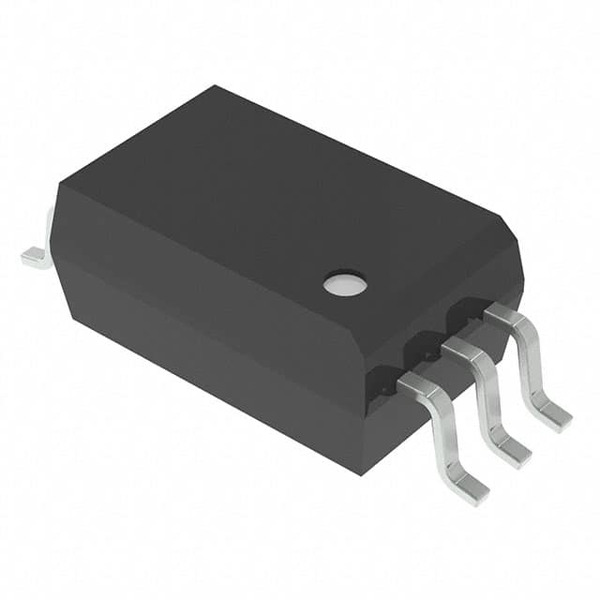

| UCC23513DWYR | |
|---|---|
| Número de pieza | UCC23513DWYR |
| Fabricante | Texas Instruments |
| Descripción | IC POWER MANAGEMENT |
| cantidad disponible | 45019 pcs new original in stock. Solicitar Stock y Presupuesto |
| Hojas de datos | 1.UCC23513DWYR.pdf2.UCC23513DWYR.pdf |
| UCC23513DWYR Price |
Solicitar precio y tiempo de entrega en línea or Email us: Info@ariat-tech.com |
| Información técnica de UCC23513DWYR | |||
|---|---|---|---|
| Número de pieza del fabricante | UCC23513DWYR | Categoría | Aisladores |
| Fabricante | Texas Instruments | Descripción | IC POWER MANAGEMENT |
| Paquete / caja | 6-SOIC | cantidad disponible | 45019 pcs |
| Voltaje - suministro de salida | 13.2V ~ 33V | Voltaje - Aislamiento | 5000Vrms |
| Voltaje hacia delante (Vf) (típico) | 2V | Tecnología | Optical Coupling |
| Paquete del dispositivo | 6-SOIC | Serie | - |
| Tiempo de subida / bajada (típico) | 28ns, 25ns (Max) | Ancho de pulso Distorsión (máx.) | 35ns |
| Retardo de propagación tpLH / tpHL (Max) | 115ns, 115ns | Estado del producto | Active |
| Paquete / Cubierta | 6-SOIC (0.295", 7.50mm Width) | Paquete | Tape & Reel (TR) |
| Temperatura de funcionamiento | -40°C ~ 130°C | número de canales | 1 |
| Tipo de montaje | Surface Mount | Corriente - Salida Pico | 3A |
| Actual - salida alta, bajo | 4.5A, 5.3A | Corriente - Avance DC (Si) (Máx.) | 25 mA |
| Inmunidad transitoria en modo común (Min) | 100kV/µs | Número de producto base | UCC23513 |
| Agencia de aprobación | CQC, CSA, TUV, UL, VDE |
Modelo de Producto
UCC23513DWYR
Introducción
Aislador para controlador de puerta con alta tensión de aislamiento
Marca y Fabricante
Texas Instruments
Características
Tecnología de acoplamiento capacitivo, aislamiento de un solo canal, alta inmunidad a transitorios de modo común (100kV/µs), baja demora de propagación (máx. 115ns), baja distorsión de ancho de pulso (máx. 35ns)
Rendimiento del Producto
Salida robusta (4.5A Ioh, 5.3A Iol), corriente de salida máxima de 3A, tiempos de subida y bajada eficientes (máx. 28ns/25ns)
Especificaciones Técnicas
Aislamiento de voltaje de 5000Vrms, rango de voltaje de suministro de salida de 13.2V a 33V, voltaje de avance típico de 2V, corriente de avance DC de 25 mA
Dimensiones, Forma y Empaque
Montaje en superficie, paquete 6-SOIC, ancho de 7.50mm, embalaje Tape & Reel (TR) para ensamblaje automatizado
Calidad y Fiabilidad
Adecuado para operaciones a alta temperatura (-40°C a +130°C)
Ventajas del Producto
Optimizados para entornos ruidosos con especificaciones de alta CMTI, demoras de propagación equilibradas para un rendimiento predecible
Competitividad del Producto
Capacidad competitiva de conducción de alta corriente en su clase
Compatibilidad
Compatible con varios microcontroladores y FETs/IGBTs
Certificación y Cumplimiento Estándar
Certificaciones CQC, CSA, TUV, UL, VDE, asegura una amplia aceptación en el mercado y seguridad
Duración y Sostenibilidad
Diseñado para un uso prolongado en condiciones exigentes
Campos de Aplicación Real
Accionamientos de motores industriales, fuentes de alimentación conmutadas, convertidores/inversores de potencia, estaciones de carga de vehículos eléctricos (EV)
